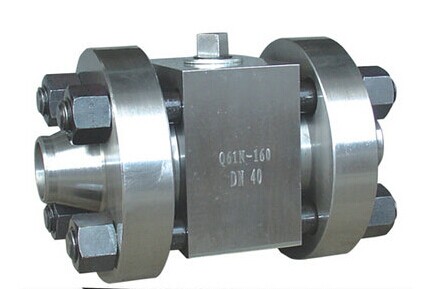

高壓焊接球閥
上海代益閥門生產Q61F-160/320C高壓焊接球閥所有部件均為鍛件,采用下裝式閥桿,設備倒密封結構,采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面采用耐磨四氟，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下.
主要零件材料
|
零件名稱 |
閥體 |
法蘭 |
閥座閥桿、球 |
密封圈 |
雙頭螺栓 |
O形圈 |
|
材料 |
45 |
35 |
2Crl3 |
尼龍 1010 |
35CrMO |
丁晴橡膠 |
主要性能規范
|
型號 |
Q41N-160 |
Q41N-320 |
Q61N-160 |
Q61N-320 |
|
公稱壓力 PN(Mpa) |
16.0 |
32.0 |
16.0 |
32.0 |
|
試驗壓力
(Mpa) |
殼體 |
24.0 |
48．O |
24.0 |
48.0 |
|
密封(液) |
17.6 |
35.2 |
17.6 |
35.2 |
|
密封(氣) |
0.6 |
|
適用溫度 |
-40～80 |
|
適用介質 |
水、油品、氦、氫、氨等 |  |
|
|
|
