鏈輪式漿液閥
上海代益閥門專業生產鏈輪式漿液閥，不銹鋼鏈輪式漿液閥，法蘭鏈輪式漿液閥，螺紋鏈輪式漿液閥，ZL73X鏈輪式漿液閥。
ZL73X鏈輪式漿液閥詳細資料：
一、產品特點：
ZL73X鏈輪式漿液閥是在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的基礎上開發出來的一種新型產品。主體采用鑄造，鑄鐵材質。
ZL73X鏈輪式漿液閥通徑從DN50-DN1200。產品廣泛用于化工，煤炭，食品，污水，造紙，鋼鐵等到領域，是一種理想的密封閥門。鏈輪漿液閥主要由左，右閥體，U型密封圈，閘板，鋼螺母，閥桿，支架，手輪等件組成，閥門啟閉靠啟動鏈輪完成，順時旋轉時，閥門關閉；反之為開放，一般應用于高空作業。也可根據客戶需要旋轉安裝其他驅動方式如電動裝置，氣動裝置、電液動裝置。
鏈輪式漿液閥
ZL73X鏈輪式漿液閥主要性能規范
|
公稱壓力PN（MPa) |
試驗壓力（MPa) |
適用介質 |
工作溫度（℃） |
|
殼體 |
密封 |
|
0.6 |
0.9 |
0.66 |
煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 |
≤80℃ |
|
1.0 |
1.5 |
1.1 |

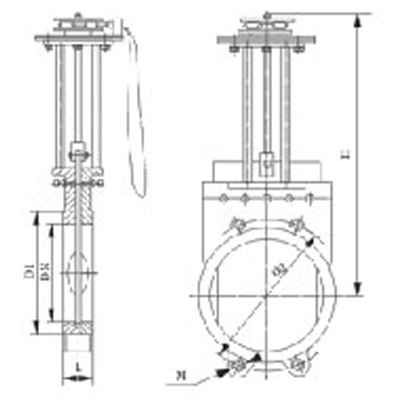

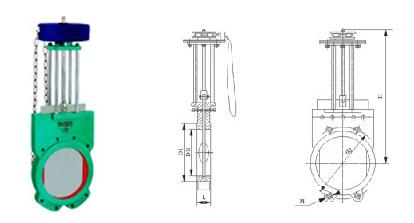

ZL73X鏈輪式漿液閥主要外形及連接尺寸
|
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
1.0 |
|
50 |
48 |
48 |
100 |
125 |
330 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
1050 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
1160 |
16-M20 |
|
400 |
80 |
120 |
482 |
515 |
1200 |
16-M22 |
 ZL73X鏈輪漿液閥訂貨須知： 一、①鏈輪式漿液閥產品名稱與型 ②鏈輪式漿液閥口徑 ③鏈輪式漿液閥是否帶附件以便我們您的正確選型。二、若已經由設計單位選定安放閥門公司的鏈輪式漿液閥型號，請按鏈輪式漿液閥
|
