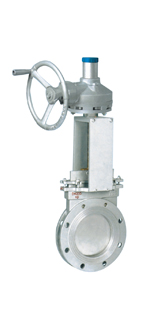

傘齒輪傳動暗桿刀型閘閥
上海代益閥門專業生產傘齒輪傳動暗桿刀型閘閥，不銹鋼傘齒輪傳動暗桿刀型閘閥，法蘭傘齒輪傳動暗桿刀型閘閥，螺紋傘齒輪傳動暗桿刀型閘閥，PZ575傘齒輪傳動暗桿刀型閘閥。
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~1200mm、NPS 2“~24”
適用溫度：-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級(液體0.1×DN mm3/s)軟密封：A級 (零泄漏)
配套附件：安裝法蘭
PZ575型傘齒輪暗桿
刀型閘閥
主要性能規范
|
公稱壓力(MPa
|
殼體試驗(MPa
|
密封試驗(MPa
|
工作溫度
|
適用介質
|
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤100℃
≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物
|
PZ575型傘齒輪暗桿
刀型閘閥
組成部件材料：
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵
|
碳鋼、不銹鋼
|
不銹鋼
|
橡膠、四氟、不銹鋼、硬質合金
|
PZ575型傘齒輪暗桿刀型閘閥主要外形及連接尺寸mm
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
WKg |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
790 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
850 |
|
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
900 |
|
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
1050 |
|
1200 |
254 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
800 |
1300 |
|
1.6 |
50 |
43 |
160 |
125 |
99 |
285 |
4-M16 |
180 |
8.5 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
10.7 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
13 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
15 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
23.5 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
31 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
40.7 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12-M22 |
360 |
70 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M22 |
400 |
107 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16-M22 |
400 |
129 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
215 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
305 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20-M30 |
530 |
410 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20-M36 |
600 |
550 |
|
700 |
165 |
910 |
840 |
788 |
1700 |
24-M36 |
600 |
820 |
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24-M36 |
680 |
950 |
|
900 |
203 |
1125 |
1050 |
998 |
2300 |
28-M36 |
680 |
1020 |
|
1000 |
216 |
1255 |
1170 |
1110 |
2500 |
28-M42 |
700 |
1120 |
|
1200 |
254 |
1485 |
1390 |
1325 |
2800 |
32-M48 |
800 |
1480 |
PZ575型傘齒輪暗桿
刀型閘
閥主要零部件材質
刀型閘閥
具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
刀型閘閥
的安裝使用
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
刀型閘閥
,刀閘閥,手動單夾式刀型閘閥主要性能規范 公稱壓力 殼體試驗(mpa) 密封試驗(mpa) 工作溫度200度 適用介質 污水 紙漿、污水、煤漿、灰、渣水混合物 單夾式刀閘閥,單夾式漿液閘閥,單夾式刀形閘閥主要零部件材質 體、蓋 閘板 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 刀型泥漿閘閥,刀型排渣閘閥,單夾式渣漿閘閥
