防爆型電動閘閥
上海代益閥門專業生產防爆型電動閘閥，不銹鋼防爆型電動閘閥，法蘭防爆型電動閘閥，鑄鋼防爆型電動閘閥，Z9B41H-16防爆型電動閘閥。
一。電動裝置特點:
防爆型防護等級為IP68。適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。整體調節型電氣部分由調節 模塊TMK、接觸器等組成�？刂凭�(xiàn)為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。
閥門特點:
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

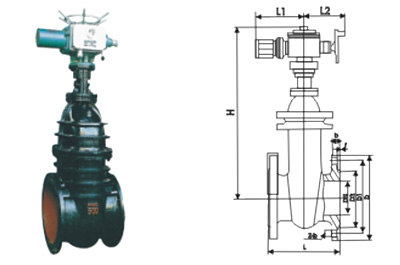

二。連接尺寸圖
3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。
3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。
3.4.1 型號規格和主要性能參數見表1
表1
|
型號規格 |
公稱轉矩（N・m） |
公稱推力（KN） |
最大閥桿直徑 |
最大轉圈數（圈） |
手動
速比 |
輸出轉速（r/min） |
電機功率（KW） |
參考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
|
Z45 |
450 |
150 |
48 |
120 |
1:1
(20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
|
Z90 |
900 |
200 |
60 |
120 |
1:1
(25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
注2：當產品提供四層計數器時，最大轉圈數為表1轉圈數×10 |
