YLVA -7010系列風機盤管電動閥 概 述
VA-7010系列風機盤管電動閥適用于風機盤管水流的通斷控制。閥體為黃銅鍛造，驅動器利用磁滯同步電機為動力。通電打開閥門，斷電后彈簧復位（即斷電后閥體自行關閉）。并配有手動開閥操作機構。是中央空調系統最普遍采用的電動閥之一。
一、YLVA -7010系列風機盤管電動閥技術指標：
1、驅動電壓：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（僅在閥門啟閉過程中）
3、閥體承壓：1.6MPa
4、允許壓差:0.6MPa
5、適用介質：冷水、熱水
6、啟閉時間：16秒
7、適用介質溫度：1-95℃
8、適用環境溫度：0-65℃
9、連接方式：錐形內管螺文（也可按用戶需求定制）
二、YLVA -7010系列風機盤管電動閥結構特點：
1、內置觸點開關，閥門啟閉過程完成后電機不通電，因而壽命長、節能、并且特別安全。
2、閥體與驅動器分離，可以快速拆卸。
3、閥體結構獨特，允許壓差大。
4、驅動器有可供系統調試和維修使用的手動操縱桿，手動開度約70%（向下用力推動白色手動拔桿至底部位置并向里推即可，當電源恢復時，閥門和驅動器回到自動位置）。
5、B型驅動器內置繼電器，一條線控制，可配三速開關，可實現多閥并聯。

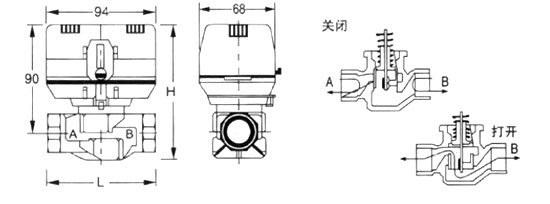

三、二通閥外形及剖面圖
五、型號對照表
|
名稱 |
型號 |
口徑參數 |
L |
H |
Kv |
|
二通
電動閥 |
YLD-215 |
1/2″ |
DN15 |
90 |
114 |
4.5 |
|
YLD-220 |
3/4″ |
DN20 |
95 |
116 |
5.7 |
|
YLD-225 |
1″ |
DN25 |
105 |
128 |
8.7 |
|
三通
電動閥 |
YLD-315 |
1/2″ |
DN15 |
90 |
133 |
4.3 |
|
YLD-320 |
3/4″ |
DN20 |
95 |
133 |
5.5 |
|
YLD-325 |
1″ |
DN25 |
105 |
144 |
8.3 |

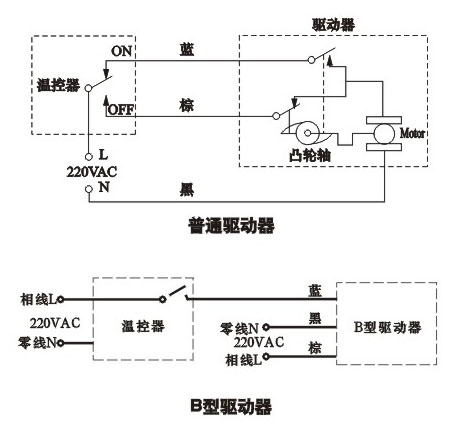

六、 YLVA -7010系列風機盤管電動閥接線原理圖

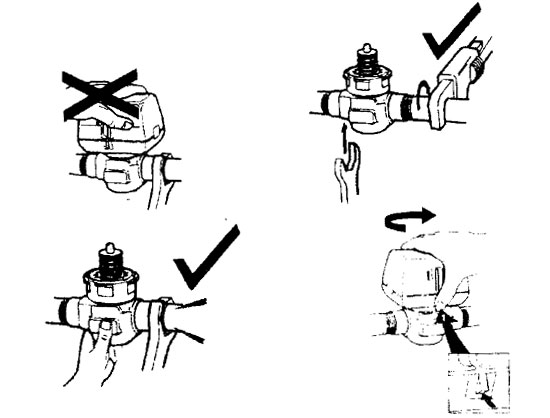

七、 YLVA -7010系列風機盤管電動閥安裝示意圖
|
